Les CMS

Les CMS (composant monté en surface) ou SMD (surface mounted device) sont devenus incontournables dans l’industrie et s’installent doucement dans la vie des amateurs d’électronique.

Il y a 3 grandes raisons à cela :

Un gain de place non négligeable
De plus en plus de composants n’existent plus qu’au format CMS
Il n’est plus nécessaire de percer des trous.

Il existe aussi quelques inconvénients:

Il est moins évident, pour le routage de passer entre 2 pattes d’une résistance CMS que de passer entre les pattes d’une résistance normale.
Il faut être plus soigneux et acquérir un certain doigté pour les braser.

Résistances

Les boîtiers

Ils existent en différents models de différentes tailles. Les plus couramment utilisés par les amateurs sont les 1206 et 0805.
Le numéro de boîtier indique la taille en 1/100 de inch

Exemple pour le 1206 :
L=(12/100)*25.4=3.048mm l=(6/100)*25.4=1.524mm

Bôitier 1206 :

Boîtier	Inch	Millimètre
0402	40×20 mil	1.016×0.508 mm
0603	60×30 mil	1.524×0.762 mm
0805	80×50 mil	2.032×1.275 mm
1206	120×60 mil	3.048×1.524 mm

Voici quelques exemples de boîtiers :

Puissance

La puissance dissipable par les résistances est différente pour chaque type de boîtier :

Boîtier	Puissance dissipable en Watt
0402	0.063
0603	0.100
0805	0.125
1206	0.250
2010	0.5

Valeur

La valeur des composants : La valeur des résistances est indiquée en clair :

103 = 10x10³ soit 10kohms ou encore 10kΩ

Si vous voyez un R, il indique la virgule.

1R2 = 1,2Ω
10R = 10Ω

Une autre notation, plus subtile existe, la norme EIA-96.

Tableau des codes EIA-96

Code	R	Code	R	Code	R	Code	R
01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Le troisième « caractère » correspond à une puissance de 10. Huit lettres sont utilisées pour ce codage. Le A, B, C, D, E et F codent des puissances de 10 positives. Le X et le Y correspondent à des puissances de 10 négatives.

La liste ci-dessous vous donnent les correspondances des puissances de 10.

Y = 10-2, exemple : 01Y = 1 ohm X = 10-1, exemple : 66X = 47,5 ohms A = 100, exemple : 47A = 301 ohms B = 101 C = 102 D = 103 E = 104, exemple : 51E = 3320000 ohms = 3,32 mégaohms (3,32 MΩ) F = 105, exemple : 01F = 10000000 ohms = 10 mégaohms (10 MΩ)

By Lili

Condensateurs

Les boîtiers

Non polarisé

Les condensateurs non polarisés ont les mêmes boîtiers que les résistances.

Boîtier	Inch	Millimètre
0402	40×20 mil	1.016×0.508 mm
0603	60×30 mil	1.524×0.762 mm
0805	80×50 mil	2.032×1.275 mm
1206	120×60 mil	3.048×1.524 mm

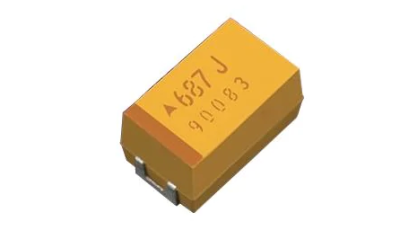

Polarisé (Tantal)

Disponible pour des capacités de 0.1µF à 3300µF Apte à recevoir des tensions de 2V à 150V max

Le côté “+” est indiqué par une ligne blanche ou un “M” blanc. La taille du boîtier dépend de la capacité et de la tension de fonctionnement. Mais les tailles des boîtiers sont standards :

0402 [1005 Metric] 0603 [1608 Metric] 0803 [2108 Metric] 0805 [2112 Metric] 0905 [2414 Metric] Version large :0906 [2415 Metric] 1206 [3216 Metric] Version large :1210 [3225 Metric] & [3528 Metric] 2312 [6032 Metric] & 2412 [6032 Metric] 2917 [7343 Metric]

D'autre taille, plus rare existe.

By Lili

Polarisé (Chimique CMS)

Cas RARE

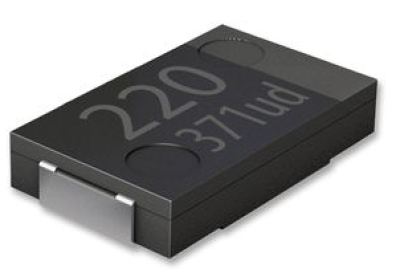

Certains condensateur chimique peuvent être confondu visuellement avec des condensateurs tantale cms.

La barre indique aussi le +.

Exemple : Série SP-Cap CD du fabriquant PANASONIC

Farnell : https://fr.farnell.com/panasonic/eefcd0j470r/condensateur-47-f-6-3v/dp/2806084?st=EEFCD0J470R

By Lili

Valeur

Non polarisé

La valeur des condensateurs n’est pas indiquée donc un capacimètre est vivement conseillé à moins que vous soyez sûr de votre valeur

Polarisé (Tantal)

La valeur en pF est codée sous la forme numérique :

X : le 1er digit de la capacité
Y : le 2eme digit de la capacité
Z : le nombre de zéros

Exemple : 224 =22 0000=220nF

La valeur en pF est codée sous forme alphanumérique :

Capacité :

Capacité	1.0	1.5	2.2	3.3	4.7	6.8
Code	A	E	J	N	S	W

Nombre de zero	5	6
Code	5	6

Tension de fonctionnement :

Tension (V)	4.0	6.3	10	16	20	25	35	50	63	100
Code	G	j	A	C	D	E	V	H	J	2A

By Lili

Diodes

Les boîtiers

Les diodes peuvent être dans des boîtiers MiniMelf (Mini Metal Electrode Face Bonding) :

ou SOD-23 (Small Outline Diode) ou SOT-23 (Small Outline Transistor):

Les boîtiers SOD-23 contiennent généralement 2 diodes avec un point en commun qui peut être l’anode, la cathode des diodes ou alors l’anode de l’une et la cathode de l’autre.

Transistors

Les boîtiers

Les transistors sont aussi généralement en boîtier SOT-23

Circuits intégrés

Les boîtiers

Les “petits” circuits intégrés, du type porte logique, sont généralement dans des boîtiers SO-8 (SOIC-8) ou SO-14 (SOIC-14) (Small Outline Integrated Circuit)
Le X de SO-X indiquant le nombre de patte du circuit intégré.

Les “gros” circuits intégrés, du type microcontrôleurs - FPGA , sont généralement dans des boîtiers :

TQFP
PQFP
BGA
