Les CMS

Les CMS (composant monté en surface) ou SMD (surface mounted device) sont devenus incontournables dans l’industrie et s’installent doucement dans la vie des amateurs d’électronique.

Il y a 3 grandes raisons à cela :

  • Un gain de place non négligeable
  • De plus en plus de composants n’existent plus qu’au format CMS
  • Il n’est plus nécessaire de percer des trous.

Il existe aussi quelques inconvénients:

  • Il est moins évident, pour le routage de passer entre 2 pattes d’une résistance CMS que de passer entre les pattes d’une résistance normale.
  • Il faut être plus soigneux et acquérir un certain doigté pour les braser.

Résistances

Les boîtiers

Ils existent en différents models de différentes tailles. Les plus couramment utilisés par les amateurs sont les 1206 et 0805.
Le numéro de boîtier indique la taille en 1/100 de inch

Exemple pour le 1206 :
L=(12/100)*25.4=3.048mm l=(6/100)*25.4=1.524mm

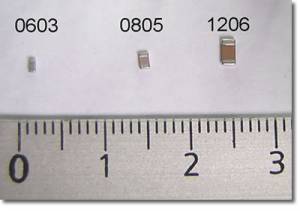

Bôitier 1206 :

Boîtier Inch Millimètre
0402 40×20 mil 1.016×0.508 mm
0603 60×30 mil 1.524×0.762 mm
0805 80×50 mil 2.032×1.275 mm
1206 120×60 mil 3.048×1.524 mm

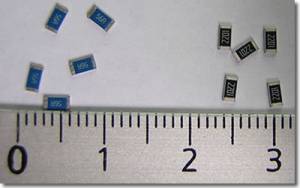

Voici quelques exemples de boîtiers :


Puissance

La puissance dissipable par les résistances est différente pour chaque type de boîtier :

Boîtier Puissance dissipable en Watt
0402 0.063
0603 0.100
0805 0.125
1206 0.250
2010 0.5

Valeur

La valeur des composants : La valeur des résistances est indiquée en clair :


103 = 10x103 soit 10kohms ou encore 10kΩ

Si vous voyez un R, il indique la virgule.

1R2 = 1,
10R = 10Ω

Condensateurs

Les boîtiers

Non polarisé

Les condensateurs non polarisés ont les mêmes boîtiers que les résistances.

Boîtier Inch Millimètre
0402 40×20 mil 1.016×0.508 mm
0603 60×30 mil 1.524×0.762 mm
0805 80×50 mil 2.032×1.275 mm
1206 120×60 mil 3.048×1.524 mm

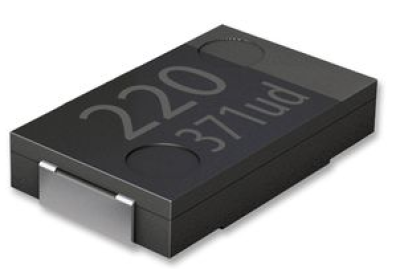

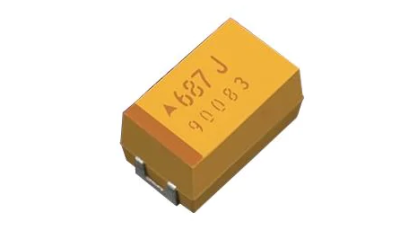

Polarisé (Tantal)

Le côté “+” est indiqué par une ligne blanche ou un “M” blanc.
La taille du boîtier dépend de la capacité et de la tension de fonctionnement.
Mais les tailles des boîtiers sont standards :

  • 3.2×1.8 mm
  • 3.5×2.8 mm
  • 6.0x3.2 mm
  • 7.3×4.3 mm

Valeur

Non polarisé

La valeur des condensateurs n’est pas indiquée donc un capacimètre est vivement conseillé à moins que vous soyez sûr de votre valeur

Polarisé (Tantal)

La valeur en pF est codée sous la forme numérique :

XYZ

X : le 1er digit de la capacité
Y : le 2eme digit de la capacité
Z : le nombre de zéros

Exemple : 224 =22 0000=220nF

La valeur en pF est codée sous forme alphanumérique :

Capacité :

Capacité 1.0 1.5 2.2 3.3 4.7 6.8
Code A E J N S W
Nombre de zero 5 6
Code 5 6

Tension de fonctionnement :

Tension (V) 4.0 6.3 10 16 20 25 35
Code G J A C D E V

Diodes

Les boîtiers

Les diodes peuvent être dans des boîtiers MiniMelf (Mini Metal Electrode Face Bonding) :


ou SOD-23 (Small Outline Diode) ou SOT-23 (Small Outline Transistor):


Les boîtiers SOT-23 contiennent généralement 2 diodes avec un point en commun qui peut être l’anode, la cathode des diodes ou alors l’anode de l’une et la cathode de l’autre.

Transistors

Les boîtiers

Les transistors sont aussi généralement en boîtier SOT-23


Circuits intégrés

Les boîtiers

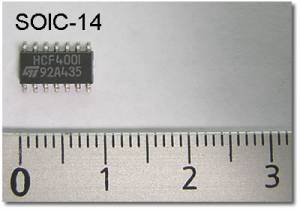

Les “petits” circuits intégrés, du type porte logique, sont généralement dans des boîtiers SO-8 (SOIC-8) ou SO-14 (SOIC-14) (Small Outline Integrated Circuit)
Le X de SO-X indiquant le nombre de patte du circuit intégré.

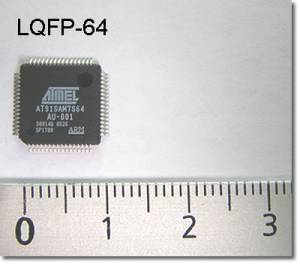

Les “gros” circuits intégrés, du type microcontrôleurs - FPGA , sont généralement dans des boîtiers :

  • TQFP
  • PQFP
  • BGA
